一、产品简介及用途：
采用不锈钢整体构件，进口弹性体原件，高精度应变计及先进的工艺，具有灵敏度高、性能稳定、良好的抗冲击能力。接头采用17-4不锈钢 外管采用304不锈钢，结构小巧、紧凑，有良好的防潮能力和优异的介质兼容性。
测量介质：弱腐蚀性的液体；弱腐蚀性的气体。
广泛用于工业设备、水利、化工、医疗、电力、空调、金刚石压机、冶金、车辆制动、楼宇供水等压力测量与控制。
此类传感器通常也称为：油压变送器，液压变送器，风压变送器，气压变送器，应变式压力变送器，压阻式压力变送器，正负压力变送器,管道压力变送器等。

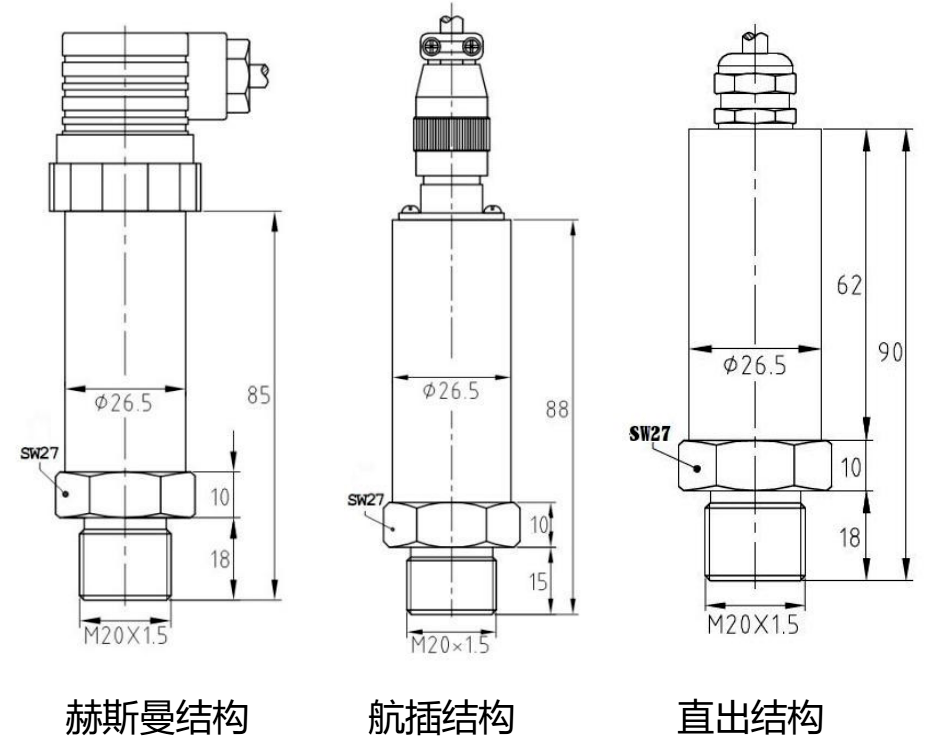

二、产品结构与外形尺寸：
三、产品规格选型
主要技术参数
| 量程 | 0~100Mpa |
| 综合精度 | 0.25%F·S、0.5%F·S |
| 输出信号 | 4~20mA（二线制）、0~5V、1~5V,0~10V（三线制） |
| 供电电压 | 24DCV(9~36DCV) |
| 介质温度 | -20~85~105℃ |
| 环境温度 | （常温）-20~85℃ |
| 负载电阻 | 电流输出型：最大800Ω; 电压输出型：大于50KΩ |
| 绝缘电阻 | ≥2000MΩ（100VDC） |
| 响应时间 | ＜1ms |
| 防护等级 | IP65 |
| 长期稳定性能 | 0.1%F·S/年 |
| 振动影响 | 在机械振动频率20Hz~1000Hz内，输出变化小于0.1%F·S |
| 电气接口 | 赫斯曼接插件 |
| 螺纹连接 | M20×1.5、M40×1.5等，其他螺纹可依据客户要求设计 |
| 外形尺寸 | M20×Φ26.5×85 |
